一、設備信息確認

1、確認型號

數控面板拍照確認：

此系統為：西門子828D

還有一種情況是面板無任何版本信息，這時就需要進入系統里面再確認。

2、確認通訊接口

1、數控面板的后面

X130為網絡標號

2、其他位置

其他位置一般是前面位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

3、確認數控系統軟件版本(以828D為例)

實例操作：

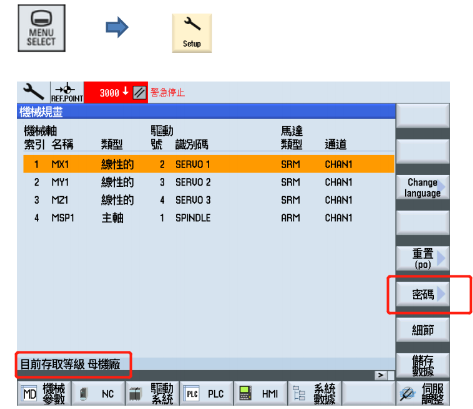

1、確認操作權限，將其調整為制造商以上：

用戶口令：customer

制造商口令：evening

專家口令：sunrise

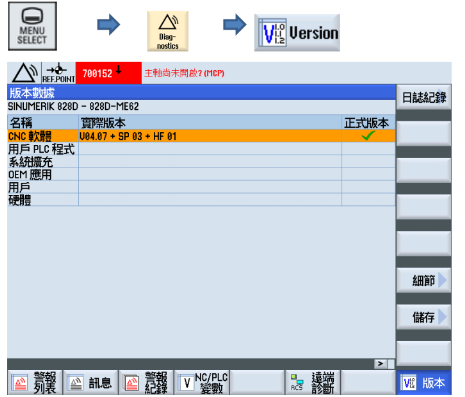

2、確認版本信息：

如圖所示的版本為V4.07sp3

注：能開通OPC UA接口的系統版本要為V4.05SP3以上，最好為V4.07SP03以上

4、確認OPC UA 是否授權

入未授權，則需要聯系西門子官方去買這個選件。

二、網絡配置

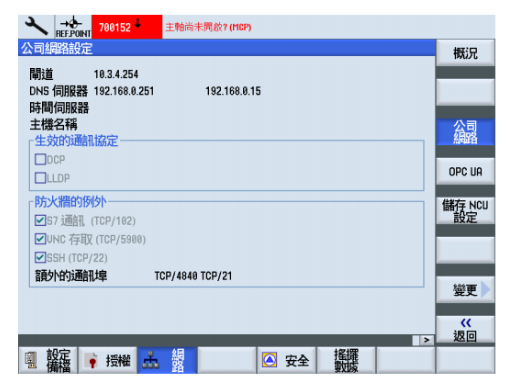

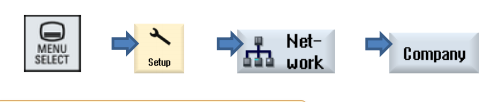

1、設置網絡

這里配置的是X130網絡（工廠網絡），X127是用來調試的，一般我們都不會改。

2、設置防火墻

這里要添加TCP/4840端口例外

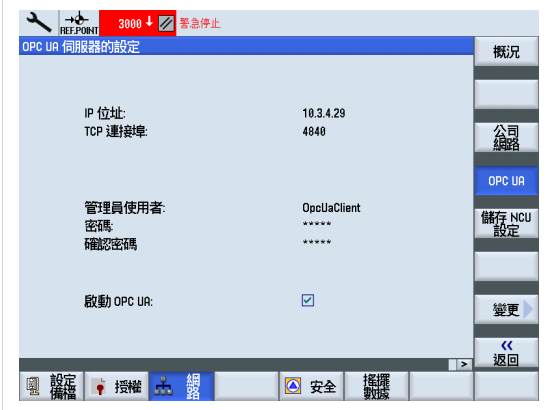

3、OPC UA 配置

老版：

新版：

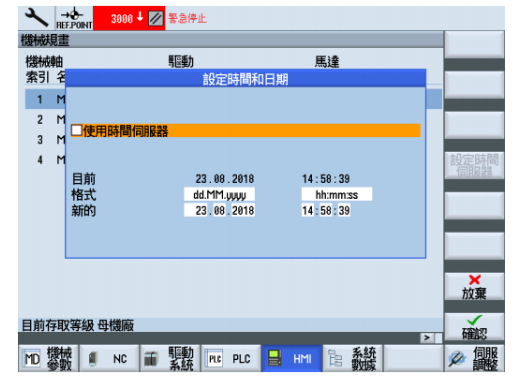

4、檢查HMI時間

設定后需要重啟。

三、通訊測試

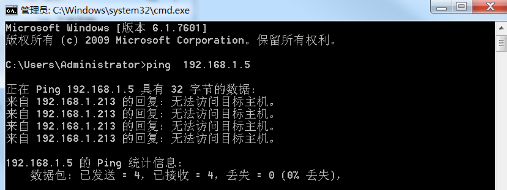

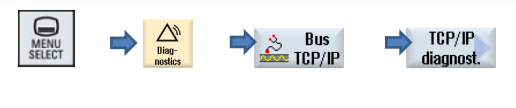

1、ping 指令

ping ip

例： ping 192.168.1.5

四、常見問題

1、網絡不通

重啟設備、檢查網線、檢查網口燈是否閃爍

2、版本低

嘗試升級數控系統
